當前所在位置:首頁 > 産品展示 > 濾波器 > ACM90V-701-2PL-TL00 車規級共模濾波器/扼流圈

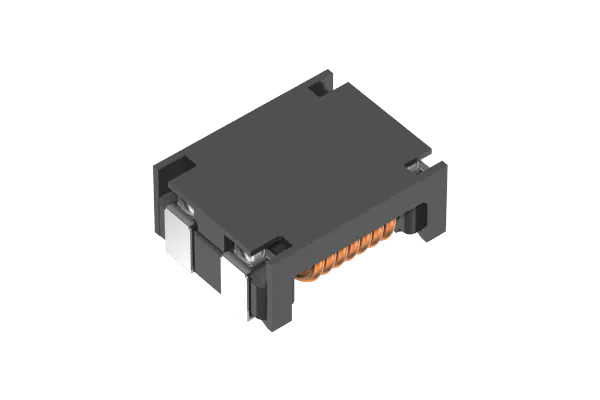

ACM90V-701-2PL-TL00 車規級共模濾波器/扼流圈


TDK汽車級車規級 共模濾波器,共模電感,共模扼流圈
ACM70V-701-2PL-TL00
ACM90V-152-2PL-TL00
ACM90V-701-2PL-TL00
ACM12V-701-2PL-TL00

ACM90V-701-2PL-TL00 車規級共模濾波器/扼流圈
咨詢熱線
0755-29602911
ACM90V-701-2PL-TL00 車規級共模濾波器/扼流圈

ACM90V-701-2PL-TL00



用途
車載等級車載等級
特點
Wire Wound繞線
AEC-Q200AEC-Q200
Power電源線
系列
ACM
狀态
量産體制量産體制
品牌
TDK
  • 共模濾波器,扼流圈:ACM90V
  • 共模濾波器,扼流圈:ACM90V
  • 共模濾波器,扼流圈:ACM90
  1. 1
  2. 2
  3. 3
  4. 4

圖片僅供參考,并展示示範産品。

3D模型

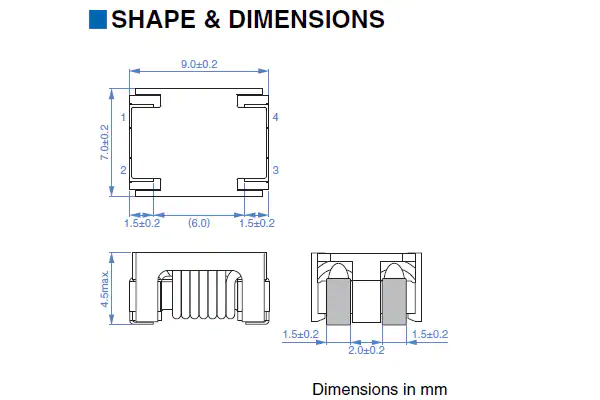

尺寸

長度(L)
9.00mm ±0.20mm
寬度(W)
7.00mm ±0.20mm
厚度 | 高低
4.50mm Max.

電氣特性

共模阻抗 [Typ.]
700Ω at 100MHz
共模阻抗 [Min.]
500Ω at 100MHz
共模電感
6.9μH at 1MHz (參考)
額定電流
5A
額定電壓
80VDC
絕緣電阻 [Min.]
10MΩ
直流電阻
10mΩ Max.

其他

使用溫度範圍
-40~125°C
焊接方法
回流
烙鐵焊接
AEC-Q200
YES
包裝形式
塑封編帶 (330mm卷筒、帯寬 16mm)
包裝個數
800pcs
重量
0.82g
